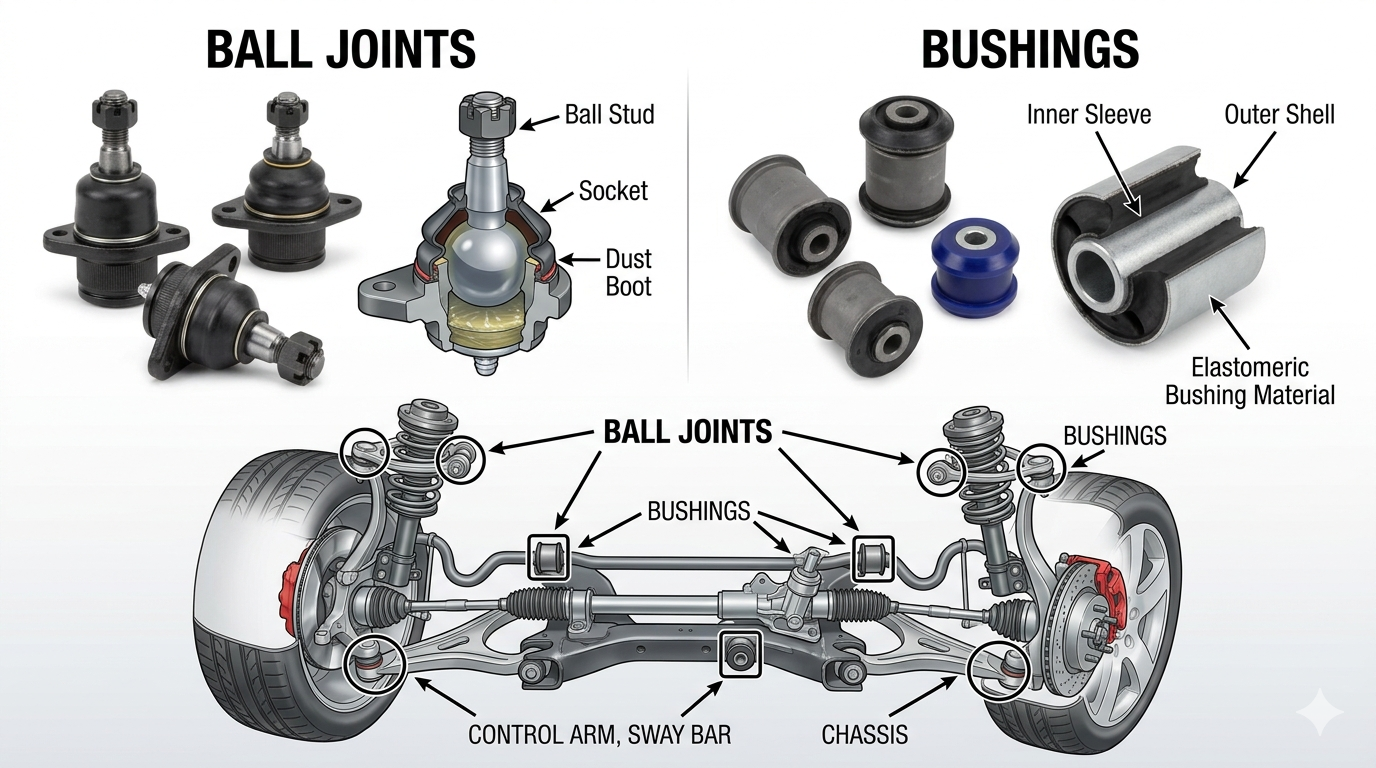

اتصالات توپ و بوشینگ دو مورد از مهمترین اجزای سایش در سیستم تعلیق و فرمان خودرو هستند. مفاصل توپ نقاط چرخشی کروی هستند که توپی چرخ را به بازوهای کنترل تعلیق متصل می کنند و امکان حرکت چرخشی و زاویه ای را فراهم می کنند. بوشینگ ها آستین های استوانه ای لاستیکی یا پلی اورتان هستند که تماس فلز به فلز را در نقاط محوری تعلیق بالشتک و جدا می کنند. هر دو زمانی که بازی، ترک خوردن یا نویز قابل اندازه گیری را نشان می دهند، نیاز به تعویض دارند - معمولاً هر کدام 70000 تا 150000 مایل بسته به شرایط رانندگی، کیفیت مواد و فرکانس نگهداری. نادیده گرفتن فرسوده اتصالات توپ و بوشینگ یکی از دلایل اصلی سایش زودرس لاستیک ها، شکست در تراز و از دست دادن کنترل فرمان است.

مفاصل توپ چیست؟ عملکرد، طراحی و مکان

اتصال توپی یک محور انعطاف‌پذیر است که از یک گل میخ فولادی سخت شده تشکیل شده است که درون یک محفظه سوکت روغن کاری شده قرار دارد و برای حمل بار و امکان حرکت چند محوره به طور همزمان طراحی شده است. آن را به عنوان مفصل ران انسان در نظر بگیرید - باید وزن قابل توجهی را تحمل کند در حالی که آزادانه در جهات مختلف بدون اتصال یا از دست دادن دقت موقعیت می چرخد.

در یک سیستم تعلیق جلو معمولی، هر چرخ جلو دارای حداقل یک مفصل توپی - معمولاً هر دو مفصل توپی بالا و پایین در سیستم‌های دو استخوانی یا یک مفصل توپی پایینی در سیستم‌های استرات مک فرسون. سیستم تعلیق عقب در طرح های مستقل چند پیوندی می تواند داشته باشد دو تا چهار مفصل توپی در هر چرخ .

مفاصل توپ بسته به موقعیت خود دو نقش متمایز دارند:

• اتصالات توپ باربر وزن وسیله نقلیه را تحمل کنید در راه‌اندازی‌های مک فرسون، مفصل توپی پایینی بار کامل تعلیق را تحمل می‌کند و سریع‌تر از اتصالات در سیستم‌های دوشاخه‌ای که بار بین دو مفصل توزیع می‌شود، سایش می‌شود.
• مفاصل توپ پیرو حرکت را هدایت می کند اما حداقل بار عمودی را تحمل می کند. اینها معمولاً بیشتر دوام می آورند، اما همچنان نیاز به بازرسی دارند، زیرا شکست آنها بر هندسه فرمان تأثیر می گذارد.

اتصالات توپ مهر و موم شده مدرن از قبل روغن کاری شده و بدون تعمیر و نگهداری هستند. با این حال، طرح های قدیمی یا عملکرد محور شامل اتصالات گریس (اتصالات Zerk) هستند که باید هر بار روغن کاری شوند. 15000 تا 30000 مایل برای افزایش عمر مفید

بوشینگ ها چیست؟ عملکرد، مواد و انواع

بوشینگ یک آستر استوانه ای است - معمولاً از لاستیک، پلی اورتان یا در کاربردهای عملکردی، فلز یاتاقان کروی - که به یک سیستم تعلیق یا فرمان فشار داده می شود تا ضربه را جذب کند، صدا را کاهش دهد و هندسه محوری را حفظ کند. هر جا که دو قسمت تعلیق فلزی باید در مقابل یکدیگر بچرخند یا خم شوند، یک بوش بین آنها قرار می گیرد تا از تماس فلز با فلز جلوگیری کند.

بوش ها در سراسر سیستم تعلیق و فرمان یافت می شوند، از جمله:

• بوش های بازو را کنترل کنید - در نقاط محوری داخلی بازوهای کنترلی بالا و پایین
• بوش های میله نوسان (نوار تثبیت کننده) و بوش های پیوند انتهایی - ایمن کردن نوار ضد رول روی زیر فریم و پیوندها
• بوش های میله بند - در محور عقب میله های کششی/فشردهی
• بوش های بازوی دنباله دار - در سیستم تعلیق بازویی چند پیوندی و نیمه دنباله دار عقب
• بوش های زیر قاب - جداسازی کل زیرفریم از شاسی
• بوش های قفسه فرمان - نصب قفسه فرمان بر روی زیرشاخه

بوش های لاستیکی در مقابل پلی اورتان: کدام بهتر است؟

بوش های لاستیکی استاندارد OEM هستند زیرا لرزش و سر و صدای جاده را به بهترین نحو جذب می کنند ، ارائه یک سواری سازگار با هزینه هندلینگ کمی مبهم در حد مجاز. بوش های پلی یورتان سخت تر، از نظر ابعادی پایدارتر و در برابر روغن، ازن و دمای شدید مقاوم تر هستند - پاسخ فرمان تیزتر و عمر طولانی تر (اغلب) 2-3× طولانی تر از لاستیک ) به قیمت افزایش انتقال NVH (صدا، لرزش، سختی) به کابین.

توپ Joints در مقابل بوشs: تفاوت های اصلی در یک نگاه

عنوان: مقایسه مستقیم اتصالات توپی و بوش ها در هشت ویژگی کلیدی از جمله عملکرد، مواد، علائم خرابی، طول عمر و هزینه تعویض.

علائم هشدار دهنده ساییدگی مفاصل توپی و بوش

اولین علامت هشداردهنده خرابی اتصالات و بوش های توپ، صدای غیرعادی است - به ویژه صداهای کوبیدن، صدای جیر جیر یا ضربه از سیستم تعلیق جلو در هنگام رانندگی از روی دست اندازها یا در هنگام پیچیدن با سرعت کم. تشخیص زودهنگام تفاوت بین خرابی مفصل توپ و خرابی بوش هم از خطرات ایمنی و هم از آسیب آبشاری به لاستیک ها، تراز و اجزای فرمان جلوگیری می کند.

نشانه های ساییدگی مفاصل توپی

• صدای تق تق از سیستم تعلیق جلو هنگام برخورد با چاله ها، سرعت گیرها یا سطوح ناهموار جاده - قابل اطمینان ترین نشانگر اولیه
• فرمان سرگردان یا مبهم - وسیله نقلیه به طور ماهرانه بدون ورودی فرمان حرکت می کند و نیاز به اصلاحات جزئی ثابت دارد
• لرزش فرمان در سرعت های بزرگراه، به خصوص بین 50 تا 70 مایل در ساعت، ناشی از شل بودن هندسه چرخ ها
• سایش ناهموار یا پردار تایر - معمولاً در لبه داخلی یا خارجی لاستیک‌های جلو، نشان می‌دهد که با حرکت بیش از حد مفصل، زاویه کمبر چرخ به صورت پویا تغییر می‌کند.
• خرابی بازرسی بصری: بیشتر از 0.5 میلی متر بازی محوری یا 1.5 میلی متر بازی شعاعی اندازه گیری با نشانگر شماره گیری نشان می دهد که یک مفصل توپی فرسوده نیاز به تعویض فوری دارد

نشانه های بوش های فرسوده

• جیرجیر یا جیرجیر از نقاط محوری تعلیق در حین مانورهای آهسته پارک یا زمانی که وزن بر روی دست اندازها جابجا می شود - خشک شدن لاستیک شایع ترین علت است.
• در زدن یا کوبیدن - معمولاً تیزتر از ضربه مفصل توپ. بیشتر از یک ضربه توخالی به عنوان تماس فلز با فلز از طریق یک بوش خراب
• کاهش وضوح فرمان - هنگامی که هندسه بازوی کنترل تحت بار تغییر می کند، وسیله نقلیه در تغییر جهت "شناور" یا نادقیق احساس می شود.
• ترک خوردگی یا پارگی قابل مشاهده است از مواد بوش لاستیکی، قابل مشاهده در نقاط محوری بازوی کنترل داخلی در طی بازرسی بصری زیرانداز
• شیرجه ترمز یا چرخش بیش از حد بدن - بوش های میله نوسان فرسوده و پیوندهای انتهایی امکان چرخش بیشتر بدنه را نسبت به میله ضد غلت می دهند که برای اجازه طراحی شده است.

نحوه بازرسی مفاصل توپ و بوش ها: راهنمای گام به گام

یک بازرسی مناسب اتصال توپی و بوش مستلزم آن است که وسیله نقلیه به طور ایمن بلند شود تا سیستم تعلیق آزادانه آویزان شود. - هرگز این بازرسی را با ماشین روی چرخ‌های آن انجام ندهید، زیرا ماسک‌های بار در حال بازی هستند.

بازرسی توپ مفصل

1. وسیله نقلیه را بلند و پشتیبانی کنید روی جک زیر قاب قرار می گیرد (نه بازوهای کنترلی) بنابراین سیستم تعلیق به حالت افتادگی کامل می افتد.
2. بالا و پایین لاستیک را بگیرید (موقعیت های ساعت 12 و 6) و آن را محکم به داخل و خارج تکان دهید. هر حرکت محسوسی نشان دهنده سایش مفصل توپی است - برای مفاصل باربر، پخش 0 میلی متر حد قابل قبول است در اکثر مشخصات OEM.
3. لاستیک را در موقعیت های ساعت 9 و 3 بگیرید و آن را به صورت جانبی تکان دهید. بازی پهلو به پهلو در این موقعیت به جای اتصالات توپ به سایش یاتاقان چرخ اشاره دارد.
4. از نشانگر شماره گیری استفاده کنید برای اندازه گیری دقیق: به بازوی کنترل متصل شده و پروب را در مقابل گل میخ مفصل توپ قرار دهید. هر خواندنی در بالا 0.5 میلی متر محوری یا 1.5 میلی متر شعاعی معمولاً نیاز به تعویض دارد.
5. چکمه گرد و غبار را بررسی کنید از نظر بصری - چکمه پاره شده یا گم شده، امکان آلودگی را فراهم می کند و به سرعت سایش داخلی را تسریع می کند. چکمه پاره شده به تنهایی دلیلی برای جایگزینی در اکثر استانداردهای بازرسی حرفه ای است.

بازرسی بوش

1. با ماشین بلند شده ، از یک چراغ قوه و آینه روشن برای بازرسی بصری همه بازوی کنترل قابل دسترس، میله تابش و بوش های بازوی عقب از نظر ترک، پارگی یا اکستروژن (فشرده شدن لاستیک از محفظه) استفاده کنید.
2. از یک نوار فشردن استفاده کنید به آرامی روی بازوی کنترل در نزدیکی هر محل بوش اعمال شود. حرکت بیشتر از 3-4 میلی متر در هر جهت نشان دهنده خرابی بوش است.
3. آلودگی روغن را بررسی کنید - لاستیک روغنی، متورم یا تغییر رنگ داده نشان می دهد که بوش مواد نفتی را جذب کرده است (معمول در نزدیکی موتور یا گیربکس)، که به طور چشمگیری خراب شدن را تسریع می کند.

بوشینگ های لاستیک در مقابل پلی اورتان: مقایسه دقیق

عنوان: مقایسه بوش های لاستیکی OEM در مقابل بوش های پلی اورتان در 9 معیار عملکرد، دوام و کاربرد برای کمک به انتخاب مواد بوش مناسب برای وسیله نقلیه شما.

تعویض مفصل توپ و بوش: هزینه، کار، و آنچه که باید انتظار داشت

تعویض اتصالات توپی و بوش ها با هم در طی یک بازدید از سرویس تعلیق باعث صرفه جویی در هزینه کار قابل توجهی می شود از آنجایی که هر دو جزء نیاز به برداشتن چرخ، جداسازی سیستم تعلیق و تراز پس از تعمیر دارند - کارهایی که تقریباً به طور کامل همپوشانی دارند.

هزینه های جایگزین معمولی

• تعویض مفصل توپ (یک گوشه): قطعات و نیروی کار 150 تا 350 دلار برای اکثر خودروهای سواری. کامیون‌ها و شاسی‌بلندها با اتصالات توپ فشرده در بازوهای کنترلی سنگین از محدوده متفاوتی برخوردارند 300 تا 600 دلار در هر گوشه .
• تعویض بوش بازوی کنترلی: 80 تا 200 دلار برای هر بازوی کنترل اگر بوش ها جداگانه تعویض شوند. فشار دادن و فشار دادن در بوش های جدید به یک پرس هیدرولیک نیاز دارد - اکثر مغازه ها وقتی که هزینه تعویض بوش به قیمت بازوی مونتاژ شده نزدیک می شود، کل مجموعه بازوی کنترل را جایگزین می کنند، که در بسیاری از خودروهای مدرن رایج است.
• تعویض کامل بازوی کنترل (بوش های مفصل توپ بازو به عنوان مونتاژ): 200 تا 500 دلار در هر گوشه برای اکثر وسایل نقلیه - اغلب اقتصادی ترین مسیر زمانی که اتصالات توپ و بوش ها به طور همزمان فرسوده می شوند.
• تراز چهار چرخ پس از کار تعلیق: اضافه کردن 80 تا 150 دلار - پس از تعویض بوش بازوی کنترلی یا مفصل توپی الزامی است.

آیا باید اتصالات توپ و بوش ها را به صورت جفت تعویض کنید؟

بله - جایگزینی هر دو طرف به طور همزمان توصیه حرفه ای استاندارد است زمانی که مسافت پیموده شده بیش از 80000 مایل باشد یا زمانی که وسیله نقلیه بیش از 8 سال سن داشته باشد. به دلیل مسافت پیموده شده و قرار گرفتن در معرض محیطی، قطعات با نرخ های مشابه فرسوده می شوند. جایگزینی فقط طرف شکست خورده باعث می شود طرف مقابل در عرض 12 تا 18 ماه شکست بخورد و نیاز به تکرار همان هزینه کار دارد.

عواملی که سایش مفصل توپ و بوش را تسریع می کنند

شرایط رانندگی و بارگیری وسیله نقلیه تأثیر بیشتری بر طول عمر اتصال توپ و بوش نسبت به مسافت پیموده شده به تنهایی دارند. - وسیله نقلیه ای که 50000 مایل را در جاده های ناهموار روستایی طی می کند ممکن است از خودرویی با 100000 مایل بزرگراه ساییدگی سیستم تعلیق بدتری داشته باشد.

• جاده های ناهموار یا بدون آسفالت: ضربه چاله بارهای شوک را وارد می کند 3-5× بیشتر از بارهای معمولی جاده به مفاصل توپ یک ضربه شدید چاله می تواند سوکت توپ را تغییر شکل دهد یا یک بوش لاستیکی خراب را ترک کند.
• محموله های سنگین یا بکسل: بارگیری یک وسیله نقلیه فراتر از GVWR امتیازی آن، بارهای مفصل توپ را به طور متناسب افزایش می دهد. بکسل با حداکثر ظرفیت نامی به طور مداوم عمر مفصل توپ را به میزان تخمینی کاهش می دهد 20-35٪ در مقایسه با استفاده بدون بار.
• تعلیق های برداشته شده: کیت‌های بالابر تعلیق زوایای عملکرد محور CV و مفصل توپ را فراتر از محدوده طراحی خود افزایش می‌دهند و به طور چشمگیری سایش را تسریع می‌کنند - اغلب عمر مفصل توپ را کاهش می‌دهند. 30000-50000 مایل در کامیون های سنگین
• تراز نادیده گرفته شده: ناهماهنگی باعث ایجاد بارگذاری جانبی ناهموار بر روی مفاصل توپ و فشار انعطاف پذیر غیرعادی روی بوش ها می شود. وسیله نقلیه ای با فقط 0.5 درجه کمبر اضافی می تواند سایش مفصل توپ داخلی را تا 40٪ تسریع کند.
• چکمه های گرد و غبار پاره شده: هنگامی که چکمه محافظ روی مفصل توپ یا بوش پاره شد، خاک، شن و نفوذ آب بلافاصله شروع می شود. گریس آلوده در یک سوکت اتصال توپی، آستر سوکت را ساییده و عمر باقیمانده را از سالها به کاهش می دهد. ماه ها .
• محیط های نمک و خوردگی: نمک جاده در آب و هوای زمستانی بین محفظه های مفصل توپ و بازوهای کنترل نفوذ می کند، اجزاء را می گیرد و خوردگی خارجی را تسریع می بخشد که در نهایت خود محفظه مفصل را به خطر می اندازد.

پیامد نادیده گرفتن مفاصل توپ شکست خورده: یک دیدگاه ایمنی

یک اتصال توپی کاملاً از کار افتاده - جایی که گل میخ از سوکت جدا می شود - باعث از بین رفتن فوری و کامل کنترل فرمان و چرخ می شود. ، که اداره ملی ایمنی ترافیک بزرگراه (NHTSA) آن را به عنوان یک نقص ایمنی فاجعه بار طبقه بندی می کند. هنگامی که یک مفصل توپی پایینی جدا می شود، چرخ به سمت داخل فرو می ریزد (شکست کمبر منفی)، دوک نخ ریسی می افتد و خودرو در آن گوشه فرمان یا ترمز ندارد.

داده های NHTSA این را نشان می دهد خرابی اجزای سیستم تعلیق - از جمله اتصالات توپ - تقریباً سالانه 5000 وسیله نقلیه موتوری تصادف می کند در ایالات متحده بر خلاف خرابی بوش که عملکرد را به تدریج کاهش می دهد، شکست مفصل توپ می تواند ناگهانی و بدون هشدار بیشتر پس از مرحله اولیه انقباض باشد.

قانون ایمنی عملی: هر بازی قابل اندازه گیری در یک مفصل توپ باربر زمینه ای برای جایگزینی فوری است . هیچ آستانه قابل قبولی برای "مانیتور و درایو" برای اتصالات توپی فرسوده وجود ندارد.

سوالات متداول در مورد اتصالات توپ و بوش

نتیجه گیری: اولویت بندی سلامت مفصل توپ و بوش غیر قابل مذاکره است

اتصالات توپ و بوشینگ work as a system - هنگامی که یکی از آنها تخریب می شود، دیگری مجبور به جبران می شود و سایش در کل سیستم تعلیق را تسریع می کند. در نظر گرفتن آنها به عنوان نگرانی های جداگانه و مستقل منجر به تعمیرات ناقص، ترازهای تکراری و سایش مداوم تایر می شود.

غذای آماده عملی: بازرسی اتصالات توپ و بوشینگ در هر چرخش لاستیک (هر 5000 تا 7500 مایل)، اجزای فرسوده را به صورت جفت محور تعویض کنید، همیشه کار سیستم تعلیق را با تراز چهار چرخ دنبال کنید، و کیفیت اجزایی را انتخاب کنید که با مورد استفاده وسیله نقلیه شما مطابقت داشته باشد - لاستیک OEM برای رانندگان روزانه راحت، پلی اورتان برای عملکرد یا کاربردهای سنگین.

به روز رسانی کامل سیستم تعلیق جلو - از جمله هر دو اتصالات توپ و بوشینگ - معمولاً 600 تا 1200 دلار برای اکثر وسایل نقلیه مسافربری هزینه دارد و یکی از سرمایه‌گذاری‌های تعمیر و نگهداری با بیشترین تأثیر را برای بازیابی ایمنی و پویایی رانندگی در هر وسیله نقلیه بیش از 80000 مایل نشان می‌دهد.
